轉盤軸承因其能夠承受在運作中較大的軸向負荷、徑向負荷和傾覆力矩等綜合載荷，常被運用到大型機械的回轉裝置上，如：起重機、雷達、機器人和醫療器械等設備。針對于不同的機械，有不同類型的的軸承與之相匹配對應，配套的轉盤軸承能使機器的結構更加的緊湊，引導旋轉方便、運行更加安全。那么，你知道常見轉盤軸承的類型有哪些嗎？其特點是什么？用途是什么？
  
  常見的轉盤軸承類型有單排交叉滾柱式轉盤軸承、單排四點接觸球式轉盤軸承、雙排球式轉盤軸承、三排滾柱式轉盤軸承、球柱聯合式轉盤軸承、輕型系列轉盤軸承等不同的結構形式。
  

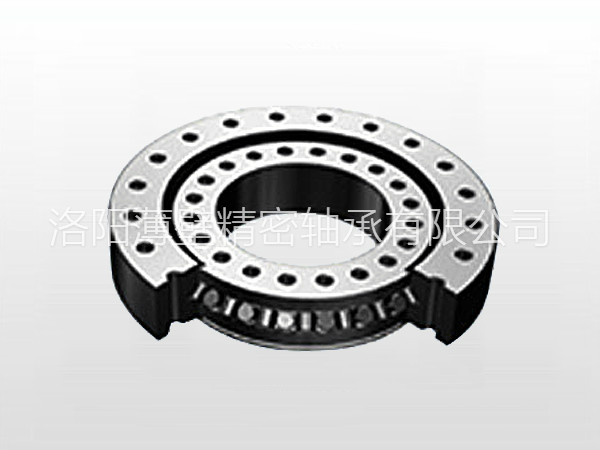

  1、單排交叉滾柱式轉盤軸承

  交叉滾子轉盤軸承由兩個座圈組成，結構緊湊、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1:1交叉排列，能同時承受軸向力，傾翻力矩和較大的徑向力，被廣泛地用于其中運輸、工程機械和軍工產品上。

  2、單排四點接觸球式轉盤軸承

  
  它由內圈、外圈、鋼球、隔離塊四大部分組成，結構比較緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力?；剞D(zhuǎn)式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。
  
  四點接觸球轉盤軸承它也是兩個座圈的軸承，同交叉滾子軸承來比較的話，它的特點就是鋼球和軌道有四點是接觸的，同樣能夠承載軸向、徑向等方向的力。
  

  3、雙排球式轉盤軸承

  
  它的構造是有三個座圈，鋼球和隔離塊可直接排入上下滾道，根據受力狀況，安排了上下兩排直徑不同的鋼球。這種開式裝配非常方便，上下圓弧滾道的承載角都為90°，能承受很大的軸向力和傾翻力矩。當徑向力大于0.1倍的軸向力時，滾道須特殊設計。雙排異徑球式回轉支承的軸向、徑向尺寸都比較大，結構緊固。特別適用于要求中等以上直徑的塔式起重機，汽車起重機等裝卸機械上。
  

  4、三排滾柱式轉盤軸承

  
  是由三個座圈，上下及徑向滾道各自分開，使得每一排滾柱的負載都能確切地加以確定。能夠同時承受各種載荷，是四種產品中承載能力的一種，軸、徑向尺寸都較大，結構牢固，特別適用于要求較大直徑的重型機械，如斗輪式挖掘機、輪式起重機，船用起重機、港口起重機，鋼水運轉臺及大噸位汽車起重機等機械上。

  5、球柱聯合式轉盤軸承

  
  球柱聯合式轉盤軸承在保證一定的回轉精度的條件下，具有較大的承受軸向和徑向載荷以及傾覆力矩的能力。適用于承受較大的軸向載荷、傾覆力矩、壽命要求高且連續運轉的主機。例如電廠、港口露天物料堆取料機等設備。
  

  6、輕型系列轉盤軸承

  
  輕型轉盤軸承具有與普通回轉支承相同的結構形式，重量輕，轉動靈活。廣泛應用于食品機械、灌裝機械、環保機械等領域。
  
  以上就是關于轉盤軸承的類型及用途介紹，上述各類軸承按照其是否帶齒及齒輪的分布部位又分為無齒式、外齒式、和內齒式等不同結構。轉盤軸承根據不同的結構特點可分別滿足各種不同負荷條件下工作主機的需求。洛陽薄壁精密軸承有限公司，生產薄壁軸承、等截面薄壁軸承、交叉滾子軸承等各類精密軸承，歡迎您來電咨詢和網站留言！
